Ideaal voor de digitale workflow: Ti-bases met concave vormgeving en gehoekte schroefkanalen

Ontdek onze uitgebreide Ti-base mogelijkheden! Vele verschillende hoogtes en breedtes; voor elke indicatie een oplossing en download hier ook de digitale bibliotheek van iRES

ires - totaaloplossingen voor dentale chirurgie

Ons innovatieve Scan Abutment

Plaats de platte kant naar de buccale zijde om in de software een gehoekt schroefkanaal met de richting naar linguaal te faciliteren.

Titanium voor precisie, hergebruik en röntgen zichtbaarheid

Gezandstraald voor makkelijker scannen

2 mm schouderhoogte die als referentie helpt bij het kiezen van de juiste Ti-base

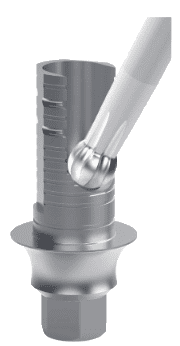

Functies van Ti-Base

Als de intermaxillaire ruimte het toelaat gebruik dan altijd de initiële lengte van 6 mm.*

6mm standaard schacht hoogte, in te korten met snijgroef op 4 en 5 millimeter.

25 graden verschroefbaar schroefkanaal

Extra groeven voor een betere retentie

6 verschillende schouderhoogtes en breedtes

Roterend en niet-roterend (met en zonder hex)

Schroef voor recht kanaal (S1BRS1) en gehoekt kanaal (S1BRS1T6). Recht kanaal inbegrepen bij Ti-base

Voor implantaten: ø 3.3

Internal hex 2.1, narrow hex

  • Volution: SVB33YY
  • iMax hybrid: NHSI33YYHYHA
  • iMax neck machined: NHSI33YYC

ANALOGEN

In combinatie met SCAN ABUTMENT NARROW: S1BNSA

S1BNIA

Voor gipsmodel

S1BNDIA

Voor digitaal 3D printed model

Ti-BASE

• Schouder voor zirkonia 0.4 mm

• Schouderbreedte 3.7 mm

Schouderhoogte 0.8 mm

• Schouder voor zirkonia 0.4 mm

Schouderbreedte 3.7 mm

Schouderhoogte 1.8 mm

• Schouder voor zirkonia 0.4 mm

Schouderbreedte 3.7 mm

Schouderhoogte 2.8 mm

S1BN12DCTB50R

• Schouder voor zirkonia 0.8 mm

Schouderbreedte 4.5 mm

Schouderhoogte 1.8 mm

S1BN14DCTB50R

• Schouder voor zirkonia 0.8 mm

Schouderbreedte 4.5 mm

Schouderhoogte 2.8 mm

ondersnijtanden en laterale boven*

*Indicaties voor restauratie van één element

Voor implantaten: ø 3.7 - 4.1 - 4.7 - 5.2

Internal hex 2.5, regular hex

  • Volution: SVB33YY
  • iMax hybrid: NHSI33YYHYHA
  • iMax neck machined: NHSI33YYC

ANALOGEN

In combinatie met SCAN ABUTMENT REGULAR: S1BSA

S1BIA

Voor gipsmodel

S1BDIA

Voor digitaal 3D printed model

Ti-BASE

Schouder voor zirkonia 0.4 mm

Schouderbreedte 3.4 mm

Schouderhoogte 0 mm

Schouder voor zirkonia 0.4 mm

Schouderbreedte 3.7 mm

Schouderhoogte 0.5 mm

Schouder voor zirkonia 0.4 mm

Schouderbreedte 3.7 mm

Schouderhoogte 1.8 mm

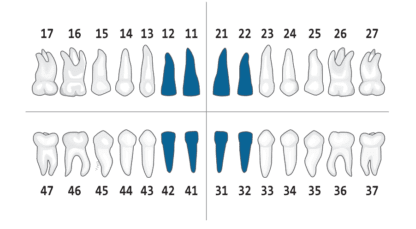

snijtanden*

*Indicaties voor restauratie van één element

Schouder voor zirkonia 0.8 mm

Schouderbreedte 4.5 mm

Schouderhoogte 1.8 mm

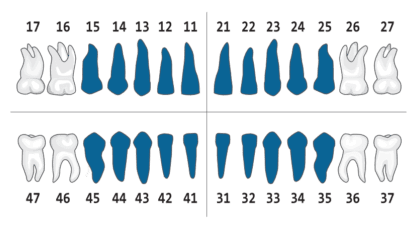

snijtanden, hoektanden en premolaren*

*Indicaties voor restauratie van één element

Schouder voor zirkonia 1.2 mm

Schouderbreedte 5.7 mm

Schouderhoogte 1.8 mm

Alleen 4.1 en bredere implantaten

Schouder voor zirkonia 1.2 mm

Schouderbreedte 5.7 mm

Schouderhoogte 2.8 mm

Alleen 4.1 en bredere implantaten

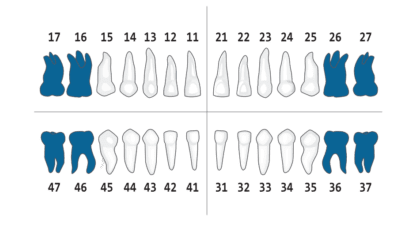

kiezen*

*Indicaties voor restauratie van één element

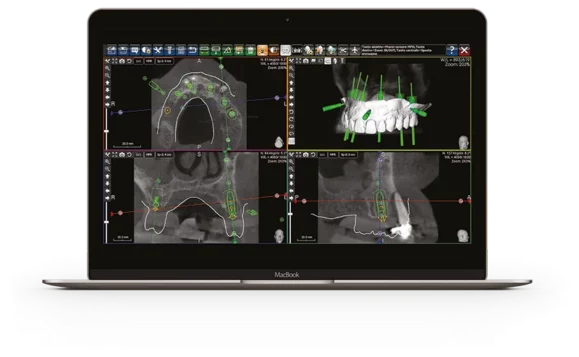

Digitaal plannen met iRES

Optimaliseer je workflow met absolute precisie en efficiëntie. Ontdek hoe iRES je chirurgische planning naar het volgende niveau tilt met behulp van 3Shape en RealGuide/ Smartguide.

Case: Molaar

6 mm breed en 4,5 mm hoog healing abutment.

Goed initieel emergency profile.

Scanabutment correct geplaatst. Platte kant naar de buccaal gericht.

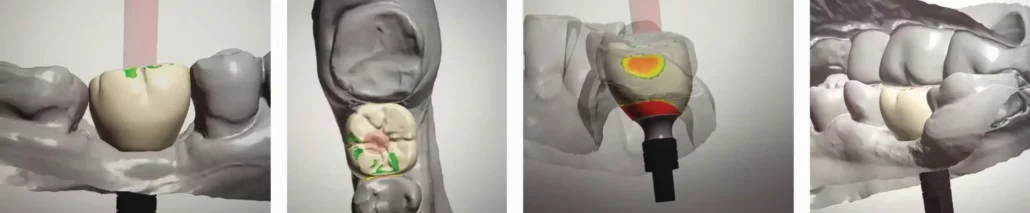

Plan de randlijsten van de contactpunten op dezelfde hoogte als de aangrenzende tanden en zorg voor dezelfde interdentale ruimtes.

Platte knobbels en een kleine occlusale tafel.

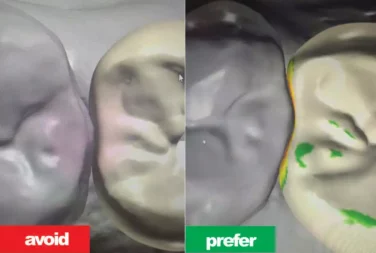

Groot contactoppervlak in plaats van een punt.

Reductie van de linguale contour, vooral in het cervicale gebied.

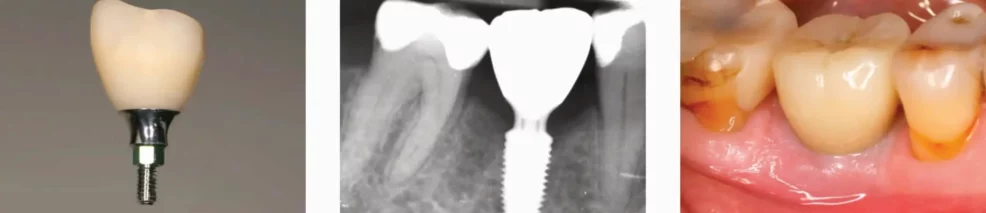

2,8 mm hoog en 5,7 mm brede Ti-base. Schoon en gedesinfecteerd.

Röntgenfoto na plaatsing.

Volledig Zirkonium kroon, biocompatibel en goede mondhygiëne mogelijk.

Tips voor het nemen van afdrukken

Onnauwkeurige afdrukken in geconnecteerde en verschroefde constructies leiden tot spanning en ook lekkage op botniveau. Extra zorg moet worden besteed aan nauwkeurigheid tijdens het afdrukken.

Voor (grote) bruggen wordt de open tray techniek geadviseerd.

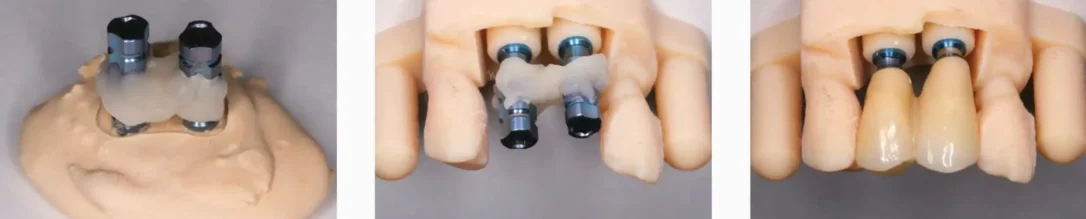

Extra nauwkeurigheid wordt bereikt door de afdrukstiften te splinten met (vloeibaar) composiet. Tandfloss kan worden gebruikt om dit te vergemakkelijken.

Gespalkte open tray afdrukstiften. Gelijke interdentale ruimtes.

Gesplinte gesloten tray afdrukstiften. Gelijke interdentale ruimtes.

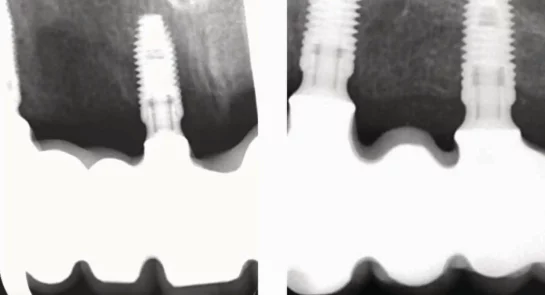

Digitale intra-orale scan afdrukken kunnen door stitching van de scanner en het verlijmen op een 3D geprint model minder nauwkeurig zijn. Hoe groter de afstand en de angulatie des te meer dit een rol speelt.


Het is raadzaam om een eenvoudig verificatie gipsmodel te maken met analoge afdrukstiften. Op dit model kunnen dan de Ti-bases verlijmd worden voor het beste resultaat.

Overwegingen en trouble shooting

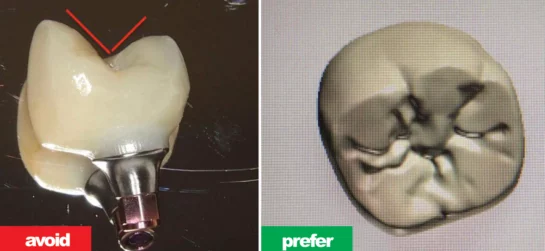

Ga voor: Platte occlusale tafels en minimale knobbelhoogte.

Kleine occlusale tafels om overbelasting te voorkomen.

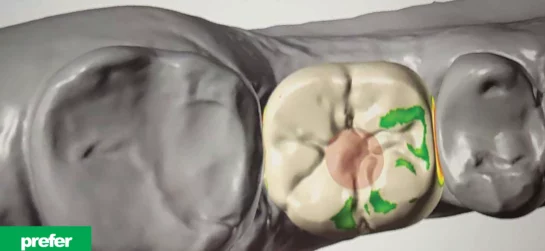

Een groot contactoppervlak helpt biomechanische complicaties te voorkomen.

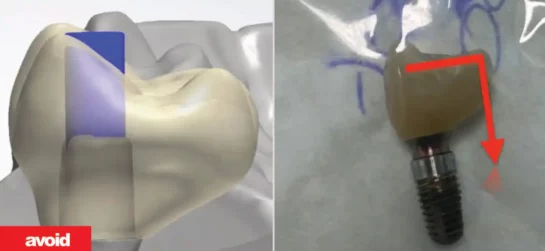

Ontwerp dragende knobbels met zo min mogelijk contour om biomechanische failures te voorkomen, vooral bij de palatinale knobbels, aangezien er daar geen esthetische eisen zijn.

Kies altijd de hoogst mogelijke Ti-base in het posterieure gebied. Titanium is sterk en biocompatibel. Een kleine lijn van titanium ligt vaak ver van de glimlachlijn en stoort niet.

Gebruik een composietcement met MDP en zandstraal de Ti-base om aan Zirkonium (meerdere merken beschikbaar) te hechten.

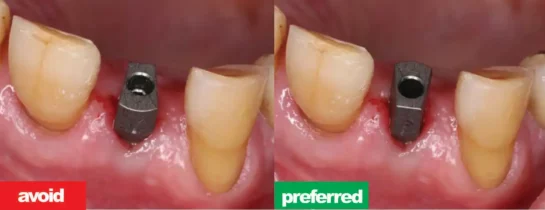

Voor gehoekte schroefkanalen moet de platte kant van de scanadapter in de tegenovergestelde richting van de beoogde hoek worden geplaatst: platte kant buccaal voor een linguaal gepositioneerd schroefgat.

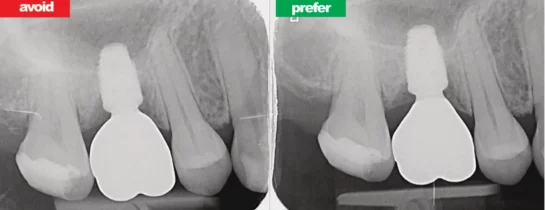

Te lage Ti-base. Kies een hogere versie om druk op de weefsels te voorkomen.

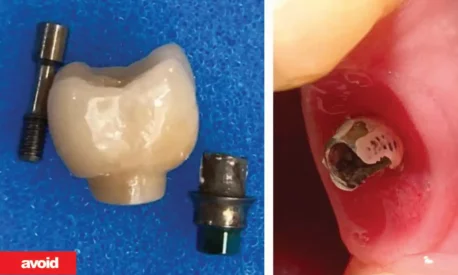

Te smal en onnodig verkort. Alleen de 5,7 mm brede Ti-base is geschikt voor een solitaire kroon bij molaren.

Streef naar gelijke interdentale ruimtes, zo dicht mogelijk bij het implantaat, voor goede mondhygiëne met dezelfde ragermaat.

Convex restauratiecontour is een risicofactor voor peri-implantitis. Ontwerp met een concaaf profiel met voldoende ruimte voor interdentale reiniging.

Titanium in de esthetische zone

Mucosa dikker dan 2 mm: geen klinisch verschil tussen titanium en zirkonium. Ga voor een 2mm hoog abutment als dat mogelijk is.

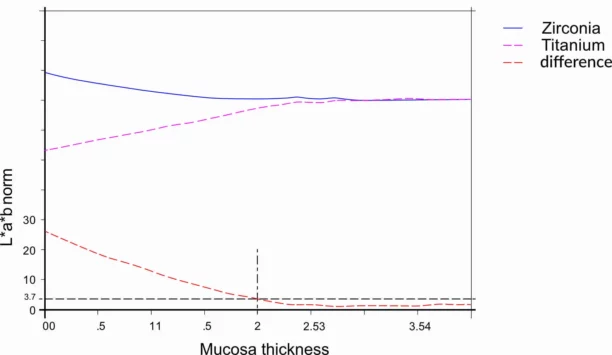

Kleurverschil gebaseerd op de dikte van de mucosa (Vergelijkende studie “Het effect van zirkonium en titanium implantaat abutments op lichtreflectie van de ondersteunende zachte weefsels”, R. van Brakel [et al.], COIR, 2011)

Geen zichtbare verkleuring van het titanium door de mucosa. Ondanks dat gekozen is voor een 2mm hoge Ti-base
